Grejanje električnih automobila
Toplotna pumpa vs. PTC grejač
Za svakog vozača koji je odrastao uz zvuk i vibracije termičkog motora, pojam „toplote" oduvek je bio nešto podrazumevano, uzgredna pogodnost. U konvencionalnom automobilu na benzin ili dizel, toplotni komfor je, ironično, izgrađen na temelju katastrofalne neefikasnosti. Motor sa unutrašnjim sagorevanjem je, u suštini, peć na točkovima koja povremeno proizvodi i kretanje: otprilike 60-70% hemijske energije goriva rasipa se u vidu otpadne toplote. Zimi, inženjeri ne rade ništa drugo nego skreću mali deo tog kolosalnog toplotnog „otpada", koji bi inače bio izbačen kroz hladnjak, i usmeravaju ga ka nogama putnika. Besplatno je, obilno je i jednostavno je.
Međutim, prelaskom na električno vozilo (EV), ova paradigma korisnog rasipanja nestaje. Savremeni električni motor je remek-delo efikasnosti, pretvarajući preko 90-95% energije baterije direktno u kretanje. Ostaje hladan, tih i... termički sebičan. Više nema „otpada" koji bismo mogli da iskoristimo.
Odjednom, toplota postaje skup luksuz. Da bi se u kabini održala temperatura od 22°C dok je napolju -5°C, inženjeri su prinuđeni na bolnu žrtvu: moraju da „sagore" dragocene elektrone iz pogonske baterije. Energija koja je trebalo da okreće točkove preusmerava se na zagrevanje vazduha.
Tu se rađa velika tehnička rasprava zime, dilema koja deli auto-tržište na dva tabora. Kako da proizvedemo tu toplotu uz najmanji utrošak energije? Da li biramo brutalnu i jeftinu jednostavnost PTC grejača ili usvajamo rafiniranu i skupu složenost toplotne pumpe? Odgovor na ovo pitanje pravi razliku između toga da li ćete stići na odredište ili se zaustaviti na punjenju 50 kilometara ranije.
Stara garda: PTC grejač – visokonaponski „fen"

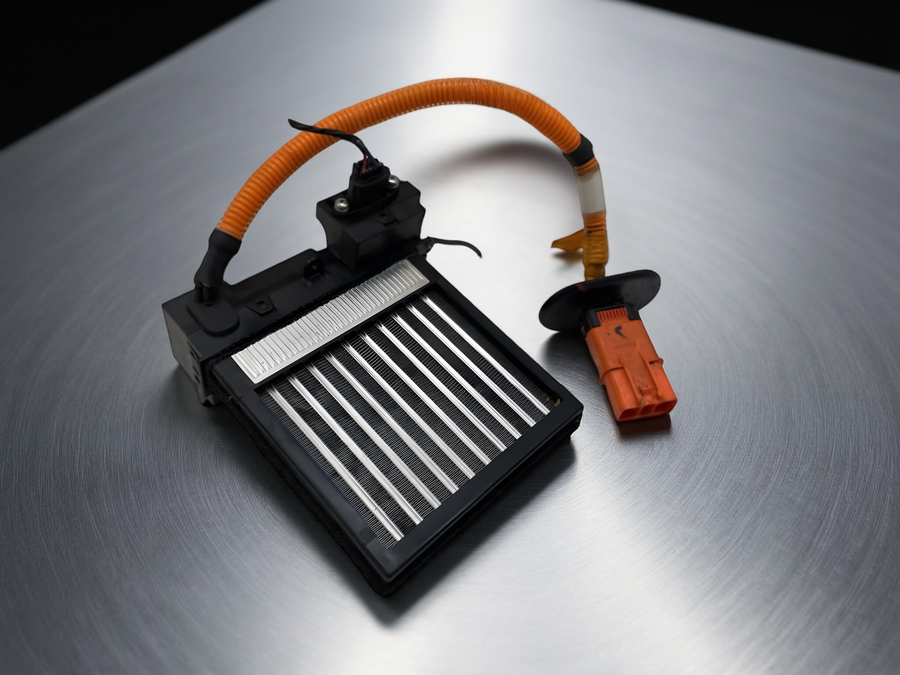

Na počecima savremene električne mobilnosti (a i danas sveprisutan na budžetskim modelima, poput Dacije Spring ili prvih generacija Nissan Leaf-a), standardno rešenje za klimatizaciju preuzeto je direktno iz sveta kućnih aparata, a ne iz auto-industrije. Inženjeri su posegnuli za PTC grejačem (Positive Temperature Coefficient).
U suštini, sistem grejanja zasnovan na PTC-u je ogroman „fen za kosu", povezan direktno sa visokonaponskim srcem automobila (400V ili 800V). To je pobeda sirove sile nad termodinamičkom finoćom.
Anatomija energetskog „vampira"

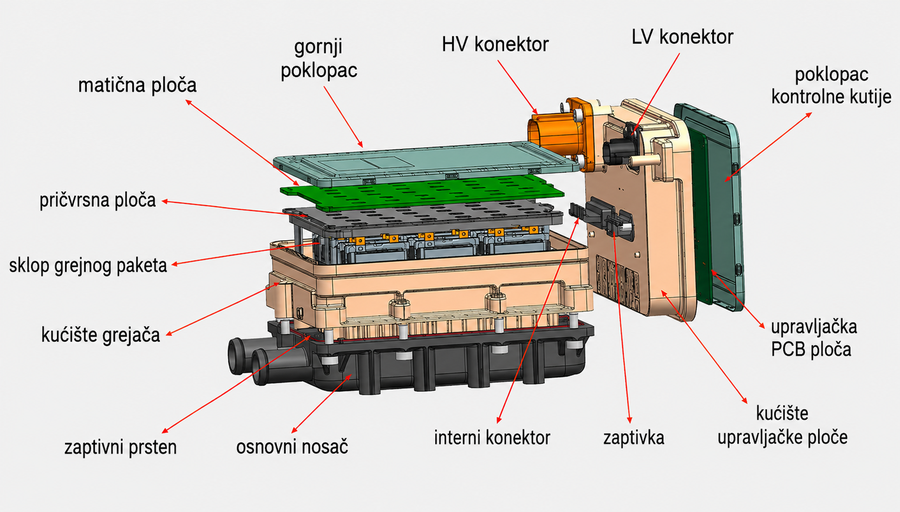

Za razliku od klasičnog otpornika od nikelina (kao onaj iz starog rešoa), koji se može pregrejati dok se ne istopi, PTC element je izrađen od posebne keramike dopirane barijum-titanatom. Termin „pozitivni temperaturni koeficijent" opisuje njegovo inteligentno ponašanje na atomskom nivou:
● Na hladno: Materijal ima malu električnu otpornost. Propušta ogromnu struju, generišući toplotu trenutno.
● Na toplo: Kako se keramika zagreva, njena unutrašnja otpornost naglo raste. To blokira prolazak struje, samoograničavajući temperaturu. Sistem je, dakle, samoregulišući, čime se eliminiše rizik od požara, ali ostaje izuzetno proždrljiv.
„Poštena" fizika: Džulov zakon i prokletstvo COP = 1
Sa stanovišta fizike, PTC grejač je najpošteniji mogući uređaj, ali u svetu EV-a poštenje košta. Sistem radi isključivo na osnovu Džulovog efekta: pretvaranja električne energije direktno u toplotnu, trenjem elektrona o atome provodnika.
Matematika potrošnje: PTC ima COP (koeficijent učinka) jednak 1. To je fiksni i brutalni kurs razmene: 1 prema 1. Da biste u kabinu uneli 1 kW toplote, morate iz baterije izvući tačno 1 kW električne energije. Nema magije, nema umnožavanja. Ništa se ne gubi (prema zakonu o očuvanju energije), ali se ništa i ne dobija iz spoljne sredine.
Zašto ga (još uvek) koristimo? „Low-tech" prednosti
Uprkos svojoj neefikasnosti, PTC ima čvrste argumente koji ga održavaju u ponudi konfiguratora:
● Munjevita brzina: Za razliku od dizel motora kojem je potrebno 10-15 minuta da „da toplotu", PTC od 5 kW isporučuje topao vazduh za 30 sekundi od pokretanja.
● Ekstremna pouzdanost: Pošto nema pokretnih delova (poput kompresora, klipova ili ventila), praktično je neuništiv.
● Niska cena: Jeftin je za proizvodnju i lako se integriše u bilo koji sistem ventilacije.
Cena komfora: Razoran uticaj na domet
Glavni nedostatak postaje vidljiv u mraznim jutrima, kada vozač užasnuto posmatra kako procenjeni domet („Guess-O-Meter") naglo pada čim se uključi grejanje.
Analizirajmo zimski scenario na -10°C:
● Početni udar: Da bi brzo zagrejao zaleđenu kabinu, PTC će raditi punim kapacitetom, apsorbujući između 5 i 7 kW.
● Ravnoteža: Kada temperatura dostigne 22°C, sistem će trošiti konstantnih 2-3 kW da bi održao toplotu (kompenzujući gubitke kroz stakla i karoseriju).
Posledica: U kompaktnom električnom automobilu koji za kretanje troši u proseku 15 kWh/100km, dodavanje pomoćne potrošnje od 3-5 kWh samo za grejanje povećava ukupnu potrošnju za 20-30%. Praktično, od jednog sata vožnje, energija utrošena u 15-20 minuta „sagoreva" samo da se ne biste smrzli, smanjujući realni domet za desetine kilometara.
Toplotna pumpa – termodinamički alhemičar
Ako je PTC grejač čekić – jednostavan, brutalan i direktan – toplotna pumpa je laserski skalpel. Njena masovna pojava u auto-industriji (agresivno popularizovana od strane Nissana na Leaf-u i do savršenstva dovedena od strane Tesle i Hyundai/Kia) promenila je pravila igre.
Njen osnovni princip prkosi zdravorazumskoj intuiciji: njena uloga nije da proizvodi toplotu, već da je premešta.
Tehnički gledano, toplotna pumpa nije ništa drugo do klima-uređaj koji je naučio da ide unazad.
● Leti, klima uzima toplotu iz automobila i izbacuje je napolje.
● Zimi, toplotna pumpa radi upravo suprotno: „krade" toplotnu energiju iz spoljne sredine i pumpa je u kabinu.
Fizika: Kako iscediti toplotu iz kocke leda?
Mnogi vozači se skeptično pitaju: „Kako automobil može da izvuče toplotu spolja kada termometar pokazuje -10°C?" Odgovor leži u termodinamici. Za fizičare, „hladnoća" ne postoji; postoje samo različiti nivoi toplote. Apsolutna nula (tačka na kojoj atomi potpuno zamrznu) je na -273,15°C. Poređenja radi, vazduh na -10°C zapravo je pun toplotne energije.

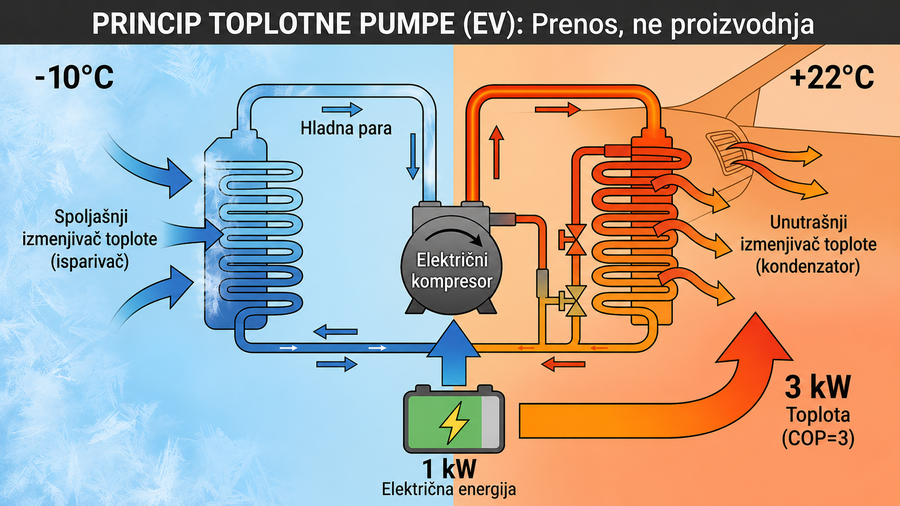

Sistem radi kao „toplotni sunđer":
● Ekspanzija (apsorpcija): Rashladni fluid (freon) se pušta da ispari u spoljnom izmenjivaču. U tom procesu postaje izuzetno hladan (mnogo hladniji od spoljnog vazduha) i pohlepno upija toplotu iz atmosfere.
● Kompresija (isporuka): Gas, sada blago zagrejan spoljnim vazduhom, šalje se u električni kompresor. Tu, nasilnom kompresijom, njegova temperatura eksplozivno raste (setite se kako se pumpa za bicikl zagreje kada je brzo koristite).
● Prenos: Vreli gas prolazi kroz kondenzator u kabini, predajući toplotu putnicima.
Finansijska matematika: Magija COP > 1
Ako je kod PTC-a razmena bila 1 prema 1, ovde ulazimo na teritoriju energetske „poluge". Efikasnost toplotne pumpe meri se u COP (koeficijent učinka), koji se obično kreće između 2 i 4.
Šta to znači u praksi?
● Uložiš 1 kW električne energije iz baterije da bi okrenuo kompresor.
● Dobiješ nazad 3 kW toplotne energije u kabini.
● Razlika od 2 kW? To je potpuno besplatna energija, „ukradena" iz okolnog vazduha ili povraćena od komponenti automobila. To je san svakog inženjera: dobiti više nego što si platio.
Tehnološki napredak: Oktoventil i „kanibalizacija" toplote
Savremeni sistemi (poput onih na Tesli Model Y ili E-GMP platformi Hyundai Ioniq 5) odveli su ovaj koncept još dalje. Oni se ne oslanjaju samo na spoljni vazduh.

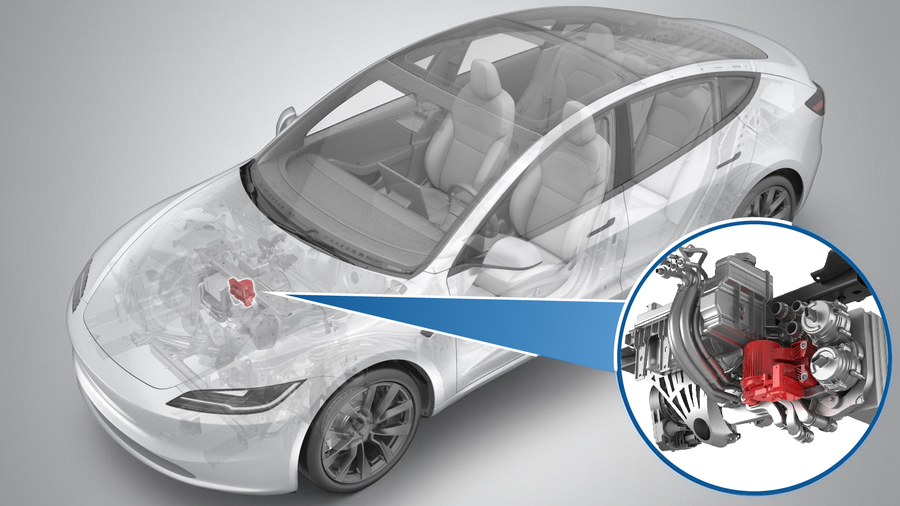

Ovi automobili opremljeni su izuzetno složenim sistemima za upravljanje toplotom (čuveni Oktoventil kod Tesle – hobotnica od ventila).
Oni funkcionišu kao unutrašnji „toplotni vampiri": povlače svaki džul otpadne toplote koju proizvede električni motor, invertor ili čak baterija koja se zagreva tokom brzog punjenja, i usmeravaju je ka kabini. Ništa se ne gubi, sve se reciklira.
Prednosti i mane: Ne postoji besplatan ručak
PREDNOSTI:
● Spašeni domet: Uticaj je trenutno vidljiv. Ako automobil sa PTC-om zimi gubi 30-40% dometa, isti taj automobil opremljen toplotnom pumpom izgubiće samo 10-15%. Na dugom zimskom putu (Beograd – Kopaonik), toplotna pumpa pravi razliku između udobnog dolaska na odredište i zaustavljanja na stanici za punjenje usred mećave.
MANE — Mehaničarev košmar i granice fizike:
● Složenost: Ispod haube, jednostavnost nestaje. Imamo desetine metara cevi, elektroventile, izmenjivače toplote, senzore pritiska i skupe kompresore. Rizik od kvara raste srazmerno broju delova.
● Cena: To je skupa opcija (često 1.000+ evra) ili rezervisana za najviše nivoe opreme.
● Granica smrzavanja: Na ekstremnim temperaturama (ispod -20°C), efikasnost toplotne pumpe naglo opada, jer freon više ne može efikasno da izvlači energiju iz vazduha. Zato mnogi automobili zadržavaju i mali rezervni PTC, da pomogne sistemu u najtežim danima zime.
Matematika hladnoće i test dometa
Termodinamička teorija je fascinantna u laboratoriji, ali za krajnjeg korisnika sve se svodi na jedan jedini broj prikazan na instrument-tabli: procenjeni domet (Range). Zima je trenutak istine za električna vozila, a razlika između toga da li imate ili nemate toplotnu pumpu ne meri se u stepenima Celzijusa, već u pređenim kilometrima i nivou stresa vozača.
Siđimo iz teorije pravo na asfalt, u tipičnom scenariju srpske zime.

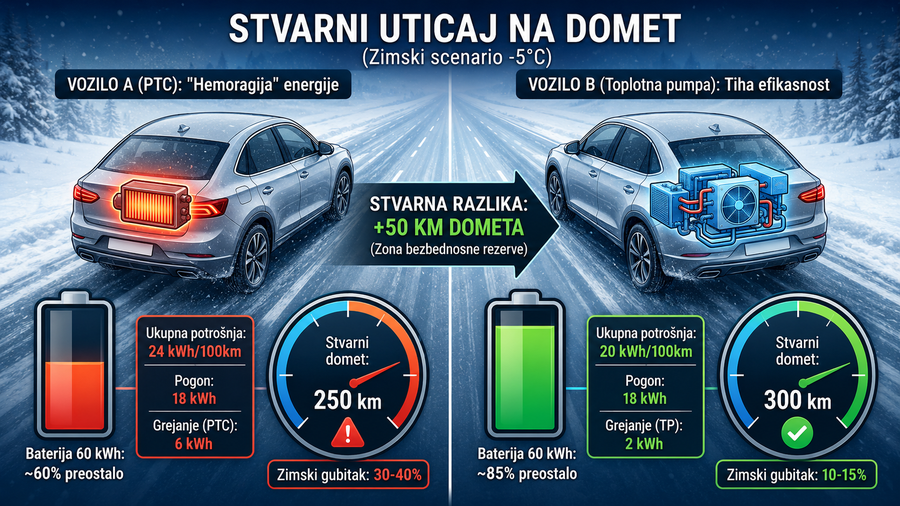

Studija slučaja: Dnevna vožnja na -5°C
Zamislite dva identična električna vozila (recimo, popularni kompaktni SUV, sa upotrebljivom baterijom od 60 kWh).
● Vozilo A: Standardno opremljeno, samo sa PTC grejačem.
● Vozilo B: Opciono opremljeno toplotnom pumpom.
Napolju je -5°C. Oba vozača kreću na dug put (kombinacija grada i magistrale), podešavajući klimatizaciju na režim „Auto" na 22°C.
Čista potrošnja za kretanje (pogon – motor, svetla, servo-upravljač) iznosi 18 kWh/100km za oba automobila, zbog zimskih guma i gustine hladnog vazduha.
PTC košmar: energetsko „krvarenje"
U Vozilu A, uključivanje klimatizacije pokreće trenutnu masovnu potrošnju. Keramički otpornik vuče 5-7 kW da zagreje kabinu, a zatim se stabilizuje na prosečnoj potrošnji od 6 kW na sat da bi održao temperaturu, boreći se sa toplotnim gubicima zaleđene karoserije.
Matematika katastrofe: Na svakih pređenih 100 km (otprilike sat vremena vožnje pri srednjoj brzini), baterija gubi: 18 kWh (pogon) + 6 kWh (grejanje) = 24 kWh/100km.
Rezultat: Baterija od 60 kWh potpuno će se isprazniti nakon samo 250 km. Psihološki uticaj: Vozač gleda kako procenti baterije opadaju naočigled, mnogo brže nego što opadaju kilometri na GPS-u. Javlja se čuvena „Range Anxiety" (strah od dometa).
Spas toplotne pumpe: tiha efikasnost
U Vozilu B, sistem radi pametnije. Kompresor izvlači energiju iz vazduha na -5°C i komprimuje je. Iako u početku može trošiti više da bi podigao temperaturu, kada se jednom stabilizuje, sistemu je potrebno samo 1,5-2 kW da održi komfor.
Matematika efikasnosti: Na svakih pređenih 100 km, potrošnja izgleda ovako: 18 kWh (pogon) + 2 kWh (grejanje) = 20 kWh/100km.
Rezultat: Ista baterija od 60 kWh pokretaće automobil 300 km.
Presuda: Šta znači 50 km više?
Bruto razlika je 50 kilometara. Na papiru deluje malo, ali u stvarnosti je ogromna. Tih 50 km predstavlja sigurnosnu „tampon-zonu" (bafer).
● Margina greške: Omogućava vam da stignete do sledeće stanice za brzo punjenje ako je planirana u kvaru ili zauzeta.
● Brzina kretanja: Omogućava vam da vozite zakonskom brzinom na autoputu, umesto da stojite iza kamiona na 90 km/h da biste štedeli energiju.
● Komfor: Omogućava vam da držite grejanje uključeno do odredišta, umesto da vozite u jakni sa isključenim grejanjem u poslednjih 20 km panike.
Zaključak: U automobilu sa PTC-om, zimi plaćate „porez na hladnoću" od 30-40% baterije. Sa toplotnom pumpom, taj porez pada na razumnih 10-15%. Toplotna pumpa nije samo dodatak za komfor; ona je, zapravo, produživač dometa prerušen u sistem klimatizacije.
Servisne procedure: Od električara do rashladnog tehničara
Za nezavisne radionice i mehaničare navikle na „staru školu", prelazak na električna vozila opremljena toplotnim pumpama nije samo evolucija, već revolucija veština. Ako je do juče popravka grejanja značila proveru termostata ili odčepljivanje grejnog tela, danas govorimo o spoju visokonaponskog elektroinženjerstva i napredne termodinamike.
Hidraulički lavirint: Zbogom jednostavnosti!
Dijagnostika klasičnog sistema sa PTC otpornikom bila je dečja igra: proverio bi kontinuitet otpornika i prisustvo napona od 400V. Radi ili ne radi. Tačka.
Nasuprot tome, podizanje haube automobila sa toplotnom pumpom (poput VW ID.4 ili Tesle Model Y) otkriva pravi košmar za instalatere: lavirint cevi, creva i ventila.
● Ventili sa 4, 5 ili 8 puteva (Oktoventil): Ovo nisu obične slavine, već elektronski upravljani čvorovi odlučivanja. Oni usmeravaju freon bilo ka prednjem hladnjaku (da preuzme toplotu), bilo ka pogonskoj bateriji (da je ohlade/zagreju), bilo ka kabini. Jedan jedini blokiran ventil može dovesti do bizarnih simptoma: baterija koja ključa dok se putnici smrzavaju.
● Čiler: To je kritična komponenta gde se susreću dva sveta: freon (rashladni fluid) i antifriz (rashladno sredstvo baterije). Svaka pukotina ovde dovodi do unakrsne kontaminacije i uništenja celog sistema.
Nevidljiva opasnost: R744 (CO2) i ekstremni pritisci
Još jedan šok za servise je radni fluid. Stari R134a je istorija. Većina savremenih EV-a koristi R1234yf, izuzetno skup i lako zapaljiv gas. Međutim, pravi izazov dolazi od premium sistema (VW, Mercedes, Audi) koji su prešli na R744 (ugljen-dioksid).
Bomba od 100 bara: Ako klasičan A/C sistem radi na pritiscima od 15-20 bara, sistemi na CO2 rade na kolosalnim pritiscima, preko 100 bara.
Posebne procedure: Neovlašćena intervencija ili pukotina pri ovim pritiscima ne stvara obično curenje, već potencijalni projektil-mlaz. Cevi su od ojačanog čelika, a ne od običnog gumenog creva. Servis zahteva namenske stanice za punjenje (koje koštaju hiljade evra) i balističku zaštitnu opremu za oči i lice. Auto-rashladni tehničar sada mora biti sertifikovan za posude pod visokim pritiskom.
Smrtonosna zamka: Dielektrično ulje (POE vs. PAG)
Možda najskuplja greška koju neobučen mehaničar može da napravi vezana je za podmazivanje kompresora. Kompresori na termičkim automobilima pokreću se remenom i koriste PAG ulje (polialkilen-glikol), koje je električno provodljivo.
Kompresori na EV-ima su električni, rade na 400V-800V, a namotaj motora je uronjen direktno u ulje za podmazivanje. Zato oni obavezno zahtevaju POE ulje (poliester), koje je dielektrično (električni izolator).
Košmarni scenario: Ako mehaničar koristi prljavu stanicu za punjenje, koja je povratila freon iz starog automobila sa PAG uljem, i ubrizga makar nekoliko grama provodljivog ulja u EV, katastrofa je zagarantovana.
Posledica: Provodljivo ulje kratko spaja visokonaponski namotaj na kućište. Sistem za nadzor izolacije (BMS) detektuje curenje struje ka šasiji („Isolation Fault") i, da bi sprečio strujni udar putnika, potpuno gasi automobil. Greška u podmazivanju se tako pretvara u potrebu za zamenom celog sistema klimatizacije i ispiranjem cevi – popravka od nekoliko hiljada evra.
Bitka između toplotne pumpe i PTC grejača nema apsolutnog pobednika, već samo rešenja prilagođena potrebama. PTC ostaje kralj pouzdanosti i niske cene za gradske automobile, gde domet nije kritičan. Međutim, za svako električno vozilo sa pretenzijama na duge relacije, toplotna pumpa je postala tehnološka nužnost, pretvarajući zimu iz strašnog neprijatelja u običan meteorološki detalj. Za servisnu industriju, poruka je jasna: doba čiste mehanike je zašlo; nastupila je era visokonaponske termičke mehatronike.
U bliskoj budućnosti, prisustvo toplotne pumpe postaće odlučujući kriterijum pri utvrđivanju vrednosti pri preprodaji, slično načinu na koji je klima-uređaj postao obavezan devedesetih godina. Kako gustina baterija dostiže svoje fizičke granice, toplotna efikasnost postaje nova granica inovacije, pretvarajući banalan sistem klimatizacije u najsofisticiraniju komponentu ispod haube. Praktično, svedočimo trenutku u kojem automobil prestaje da bude puka mašina i postaje inteligentan energetski organizam, sposoban da reciklira svaki džul kako bi maksimizovao pređenu razdaljinu.
„Štaviše, duboka toplotna integracija – gde motor, baterija i putnici dele istu energiju kroz složene sisteme upravljanja – predstavlja poslednji korak ka potpunoj efikasnosti električnih platformi. Ova složenost će prosejati tržište servisa, eliminišući amaterizam i namećući stroge standarde sertifikacije za rad sa gasovima pod pritiskom i visokim naponom. U krajnjoj instanci, svaki kilovat spašen od grejanja je kilovat dobijen za kretanje – filozofija koja, zapravo, definiše sazrevanje održive mobilnosti."
